Dans cette documentation nous installerons une solution de supervision matérielle avec le couple Grafana/Prometheus Nous installerons aussi les agents sur les clients à surveiller.

Pour mieux s'y retrouver, cette documentation disposera de plusieurs screenshots illustrant les consignes.

La supervision d'une infrastructure informatique consiste à surveiller et à analyser l'état de l'ensemble des composants de l'infrastructure pour garantir leur bon fonctionnement. Les intérêts sont :

1. Détection rapide des problèmes : La supervision permet de détecter rapidement les problèmes tels que les pannes, les dysfonctionnements et les erreurs, avant qu'ils ne deviennent des problèmes majeurs. Cela permet de réagir rapidement et de minimiser les temps d'arrêt et les perturbations pour les utilisateurs.
2. Amélioration de la disponibilité : En surveillant régulièrement les différents composants de l'infrastructure, la supervision permet de s'assurer que les systèmes sont disponibles en permanence. En cas de panne ou de défaillance, la supervision peut déclencher automatiquement des procédures de résolution pour minimiser le temps d'arrêt.
3. Optimisation des performances : La supervision permet de mesurer et d'analyser les performances des différents composants de l'infrastructure, ce qui peut aider à identifier les goulots d'étranglement et les points faibles. Les améliorations apportées à ces composants peuvent permettre d'optimiser les performances globales de l'infrastructure.
4. Réduction des coûts : En prévenant les temps d'arrêt et en optimisant les performances, la supervision peut aider à réduire les coûts liés à la maintenance et à la réparation de l'infrastructure informatique.
5. Amélioration de la sécurité : La supervision peut aider à détecter les tentatives d'intrusion et les attaques malveillantes sur l'infrastructure, permettant ainsi de prendre rapidement des mesures de sécurité pour les contrer.

En résumé, la supervision d'une infrastructure informatique est essentielle pour garantir le bon fonctionnement de l'ensemble des composants de l'infrastructure. Elle permet de détecter rapidement les problèmes, d'optimiser les performances, de réduire les coûts et d'améliorer la sécurité.

1. Les serveurs : Les serveurs sont l'un des éléments les plus critiques de toute infrastructure informatique. Il est donc essentiel de superviser leur état de santé, leur charge de travail, leurs performances et leurs temps de réponse pour garantir leur disponibilité et leur bon fonctionnement.
2. Les réseaux : La supervision des réseaux permet de s'assurer que les connexions entre les différents composants de l'infrastructure sont rapides, fiables et sécurisées. La supervision peut inclure la surveillance des connexions Internet, des réseaux locaux (LAN) et des réseaux étendus (WAN).
3. Les bases de données : Les bases de données sont souvent le cœur de l'activité de nombreuses entreprises. Il est donc essentiel de superviser leur état de santé, leur utilisation des ressources et leur disponibilité pour garantir leur bon fonctionnement.
4. Les applications : Les applications sont souvent les interfaces les plus visibles pour les utilisateurs finaux. La supervision des applications peut inclure la surveillance de leur temps de réponse, de leur disponibilité et de leur utilisation des ressources.
5. Les périphériques : Les périphériques tels que les imprimantes, les scanners et les caméras peuvent également être supervisés pour garantir leur bon fonctionnement.

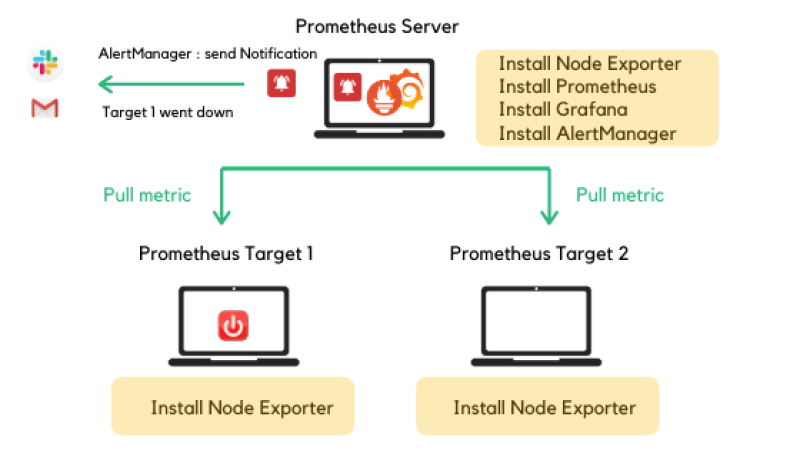

Prometheus est un logiciel de supervision open-source créé par SoundCloud. En 2013, SoundCloud a décidé d'utiliser Prometheus pour ses infrastructures de production et a publié la version 1.0 en Juillet 2016.

Prometheus, écrit en GO, s'impose depuis comme la solution de référence pour superviser une infrastructure de type Cloud, SaaS/Openstack, OKD, K8S.

Il existe plusieurs autres solutions de supervision sur le marché :

• Zabbix ;
• Nagios ;
• Centreon ;
• Sensu ;

Mais sont généralement assez couteuses à déployer.

Grafana est un logiciel Open Source pour la visualisation et la supervision d'une infrastructure. Ce logiciel propose une connexion native à Prometheus et propose une liste de dashboards pré-générés pour récupérer les informations en provenance de Prometheus.

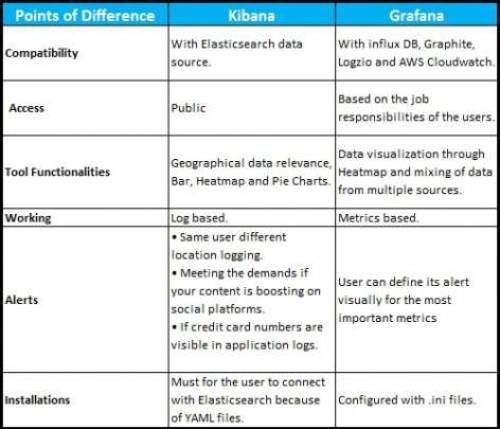

La principale nuance est l'utilisation d'Elastic Search pour récupérer les données par Kibana. (basé sur le logs)
Grafana prends en charge plusieurs autres méthodes de stlsockage de metrics. (basé sur les metrics)

Nous considérons que vous avez déjà montés plusieurs serveurs afin de pouvoir les surveiller.

Nous considérons que vous êtes équipé de cette manière :

1. Une VM sous Debian 11 vierge [Grafana/Prometheus]
2. Une VM sous Debian 11 vierge [Le serveur à monitorer]

Les allocations de matériel (CPU/RAM…) sont à allouer selon vos envies, attention à respecter la configuration minimale. C'est à dire :

Pour le duo Grafana/Prometheus :

1. 2GB de ram
2. 2 cœurs de CPU
3. 20GB d'espace disque
4. Debian 11

Nos IP pour notre infrastructure seront :

1. [Grafana]: 10.192.43.12 (:3000 pour le port WEB)
2. [Supervision] : 10.192.43.13 (Le serveur à surveiller)

Mot de passe par défaut sur toutes les sessions : Not24get

Rappel des deux commandes essentiels :

1. ip a (connaitre son adresse IP)
2. nano /etc/network/interfaces (configuration de l'interface réseau)

• Ajouter le compte de service :

groupadd --system prometheus

• Assigner un groupe et retirer la possibilité de se connecter

useradd -s /sbin/nologin --system -g prometheus prometheus

• Créer les dossiers que Prometheus aura besoin pour enregistrer les configurations.

mkdir /etc/prometheus
mkdir /var/lib/prometheus

Changer de répertoire temporaire pour le téléchargement, exemple /home/adminlocal.

• Télécharger la source avec la commande curl :

snippet.bash

curl -s https://api.github.com/repos/prometheus/prometheus/releases/latest|grep browser_download_url|grep linux-amd64|cut -d '"' -f 4|wget -qi -

• Extraire l'archive :

Trouver le nom du fichier télécharger avec la commande ls.

tar -xvf prometheus-2.42.0.linux-amd64.tar.gz

• Copier les fichiers dans le dossier créé précédemment

mv prometheus-2.42.0.linux-amd64 /etc/prometheus

• Attribuer les permissions à l'utilisateur Prometheus des dossiers

chown prometheus:prometheus /etc/prometheus
chown prometheus:prometheus /var/lib/prometheus
chown -R prometheus:prometheus /etc/prometheus/consoles
chown -R prometheus:prometheus /etc/prometheus/console_libraries

cp /etc/prometheus/prometheus /usr/local/bin/
cp /etc/prometheus/promtool /usr/local/bin/

• Création du service

nano /etc/systemd/system/prometheus.service

• Ajouter la configuration dans le fichier de service

snippet.bash

[Unit]
Description=Prometheus
Documentation=https://prometheus.io/docs/introduction/overview/
Wants=network-online.target
After=network-online.target
[Service]
User=prometheus
Group=prometheus
Type=simple
ExecStart=/usr/local/bin/prometheus \
--config.file /etc/prometheus/prometheus.yml \
--storage.tsdb.path /var/lib/prometheus/ \
--web.console.templates=/etc/prometheus/consoles \
--web.console.libraries=/etc/prometheus/console_libraries

[Install]
WantedBy=multi-user.target

• Redémarrer le deamon

systemctl daemon-reload

• Activer le service au démarrage

systemctl enable prometheus

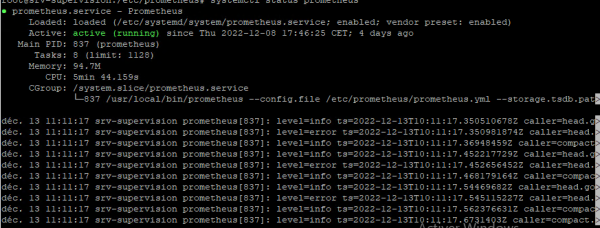

• Vérifier la bonne exécution de Prometheus

systemctl status prometheus

Le serveur web de Prometheus est disponible à l'adresse : http://ip-serveur:9090.

• Autoriser le port 9090

ufw allow 9090

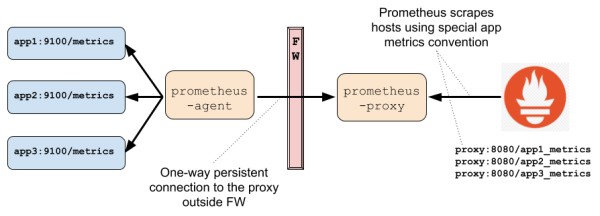

Pour superviser une infrastructure complexe qui comporte plusieurs niveaux d'isolations, le mode Pull devient problématique. Au lieu d'utiliser le mode Push qui vient à l'esprit naturellement, Prometheus fourni un proxy permettant de conserver le modèle Pull, et de superviser tous les systèmes derrières le(s) Firewall(s).

Le Proxy est décomposé en deux parties :

• Le proxy qui s'exécute sur la même zone que le serveur ;
• L'agent qui s'exécute derrière le firewall et gère les requêtes en provenance du Proxy.

L'agent peut s'exécuter :

• Comme standalone serveur ;
• Embarqué dans un autre serveur ;
• Comme simple Agent Java.

Un proxy peut gérer un ou plusieurs agents.

Par défaut, Prometheus fonctionne en mode Pull, c'est à dire que le serveur interroge à intervalle régulier les instances clientes sur lesquelles les Exporters sont installés.

Il est possible, quand cela s'avère nécessaire de fonctionner en mode Push en utilisant le projet Prometheus Push Gateway. Le seul cas où ce module aurait un intérêt serait pour la supervision de jobs asynchrones. Ces jobs pourraient envoyer des données au Prometheus Server.

Changer de répertoire temporaire pour le téléchargement, exemple /home/adminlocal.

• Récupérer l'archive avec la commande curl :

snippet.bash

curl -s https://api.github.com/repos/prometheus/node_exporter/releases/latest| grep browser_download_url|grep linux-amd64|cut -d '"' -f 4|wget -qi -

• Extraire l'archive

tar -xvf node_exporter-*.linux-amd64.tar.gz

- Copier les fichiers dans le répertoire bin

Utiliser la commande ls pour lister les fichiers.

mv node_exporter-*.linux-amd64/node_exporter /usr/local/bin/

• Création du compte de service

useradd -rs /bin/false node_exporter

• Création du fichier de service

nano /etc/systemd/system/node_exporter.service

• Ajouter la configuration dans le fichier de service

snippet.bash

[Unit]
Description=Node Exporter Node02
After=network.target

[Service]
User=node_exporter
Group=node_exporter
Type=simple
ExecStart=/usr/local/bin/node_exporter

[Install]
WantedBy=multi-user.target

• Redémarrer le daemon

systemctl daemon-reload

• Activer le service au démarrage

systemctl enable node_exporter

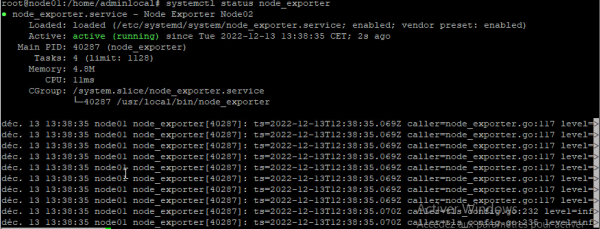

• Vérifier la bonne exécution de node_exporter

systemctl status node_exporter

• Télécharger la source

Choisir la version x64.

https://github.com/prometheus-community/windows_exporter/releases/tag/v0.21.0

• Lancer l'installation

snippet.powershell

msiexec /i <path-to-msi-file> ENABLED_COLLECTORS=os,iis LISTEN_PORT=9182 LISTEN_ADDR=0.0.0.0

L'installation se déroule en silent, aucune information ne vous est demandée.

• Dans les services Windows

Démarrer l’utilitaire de gestion des services Windows avec services.msc.

On retrouve bien le service En cours d’exécution.

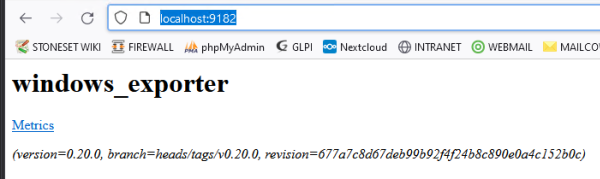

• Via la page web de l'API

Accéder à la page : http://localhost:9182/

Ici, vous ajouterez les différents clients dans la configuration de Prometheus.

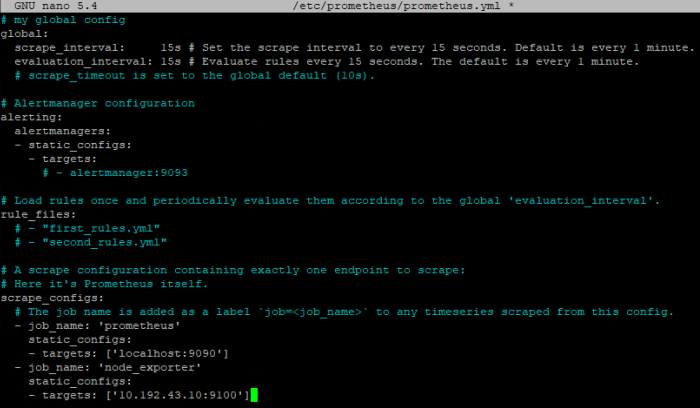

nano /etc/prometheus/prometheus.yml

A la fin du fichier ajouter toutes les clients, vous pouvez trier par type d'OS.

snippet.yaml

  - job_name: 'node_exporter'
    static_configs:
    - targets: ['10.192.43.10:9100']

Utiliser l'utilitaire promtool pour vérifier si le fichier .yml ne contient aucune erreur.

promtool check config /etc/prometheus/prometheus.yml

• Redémarrer le service Prometheus

systemctl restart prometheus

• Vérifier l'état du service

systemctl status prometheus

Sur l'interface web de Prometheus, accessible sur http://serveur-ip:9090/.

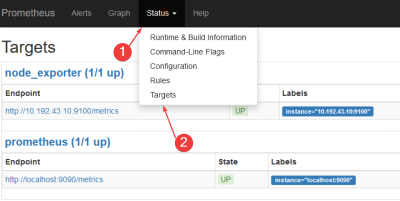

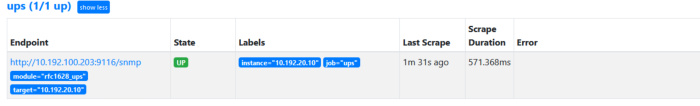

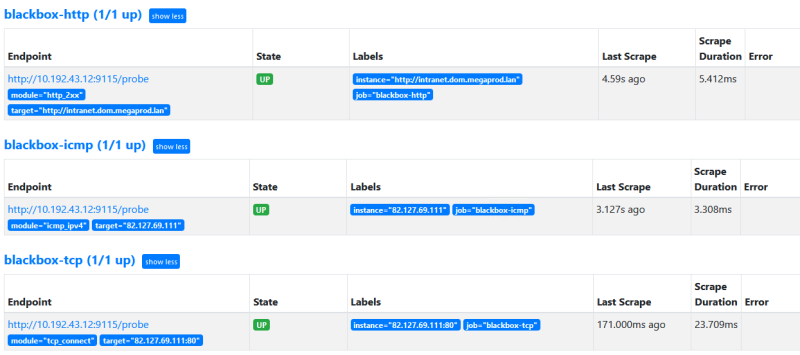

Dans le menu Status → Targets, vous trouverez tous les clients qui ont été ajoutés dans la configuration de Prometheus.

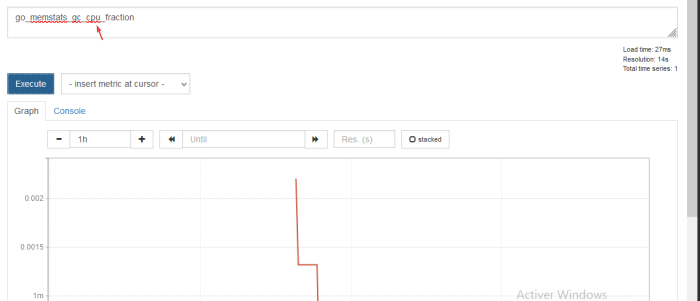

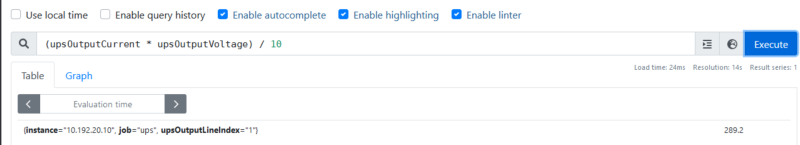

Dans l'onglet d'accueil de Prometheus, vous pouvez faire des requêtes.

• Installer le gestionnaire de dépôt (permet de rajouter un dépôt facilement) :

apt-get install -y apt-transport-https

apt-get install -y software-properties-common wget

• Ajouter la clé gpg :

wget -q -O /usr/share/keyrings/grafana.key https://apt.grafana.com/gpg.key

• Ajouter le dépôt dans les sources

snippet.bash

echo "deb [signed-by=/usr/share/keyrings/grafana.key] https://apt.grafana.com stable main" | tee -a /etc/apt/sources.list.d/grafana.list

• Mettez à jour vos sources

apt update

• Démarrer l'installation avec un simple apt install

apt -y install grafana

systemctl daemon-reload

systemctl enable grafana-server

systemctl start grafana-server

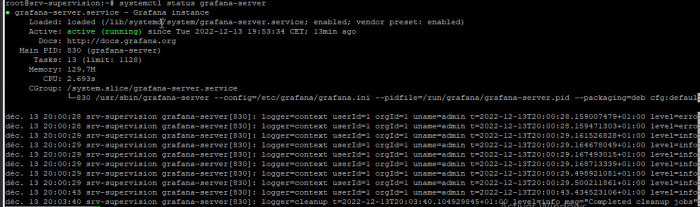

• Vérifier le bon fonctionnement

systemctl status grafana-server

Le serveur web écoute sur le port 3000.

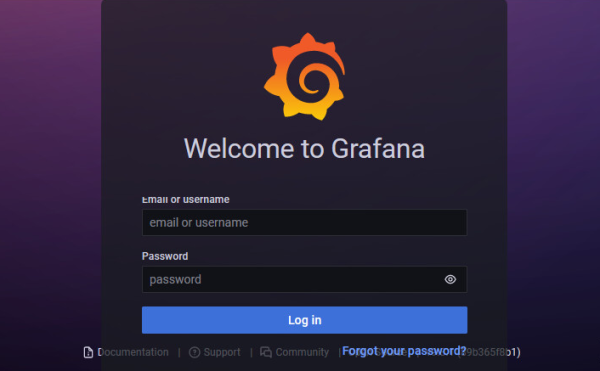

Les identifiants par défault sont : admin/admin. Le mot de passe sera à changer.

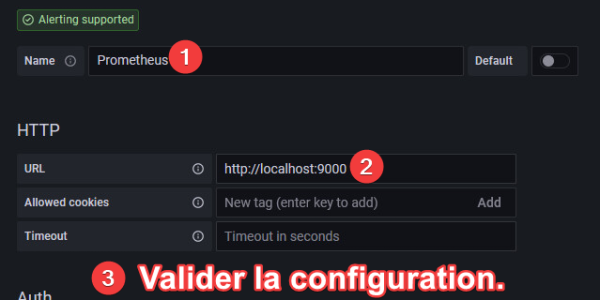

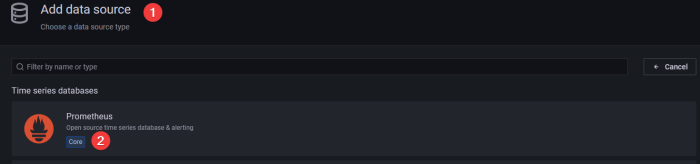

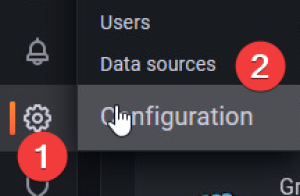

• Ajouter une data-source depuis le menu latéral

• Sélectionner Prometheus

• Renseigner l'IP du serveur Prometheus (en local)

Terminer en validant la configuration, Prometheus est désormais lié au serveur Grafana.

Voici donc deux tableaux que je recommande à l'utilisation avec node_exporter et windows_exporter :

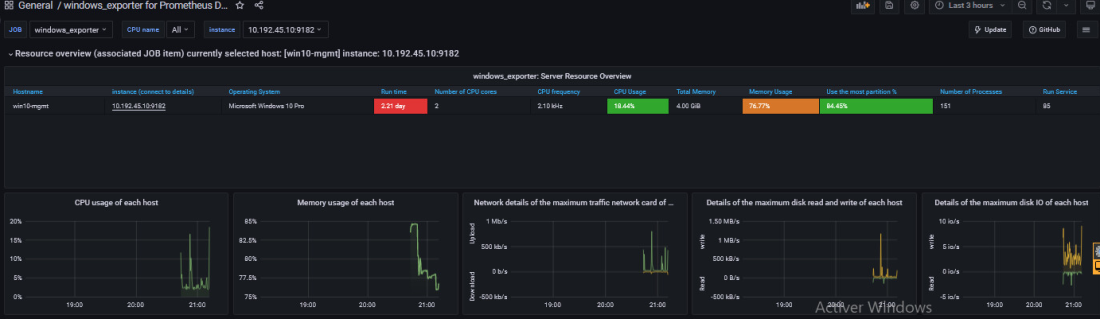

• Le tableau n°14451 pour les données windows_exporter.
• Le tableau n°11074 pour les données node_exporter.

Ils sont très bien construit et permettent une utilisation “Out of the box”.

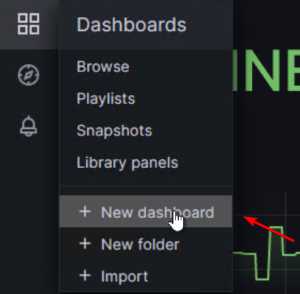

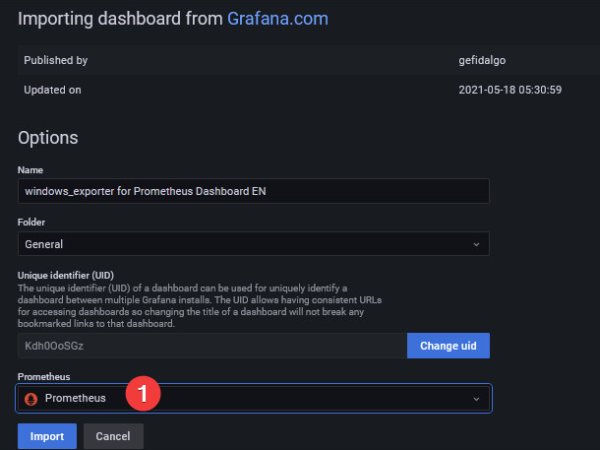

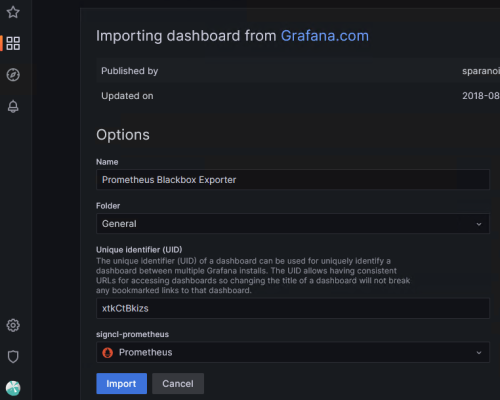

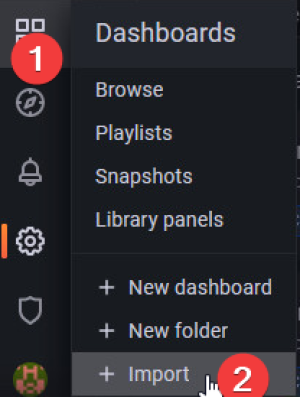

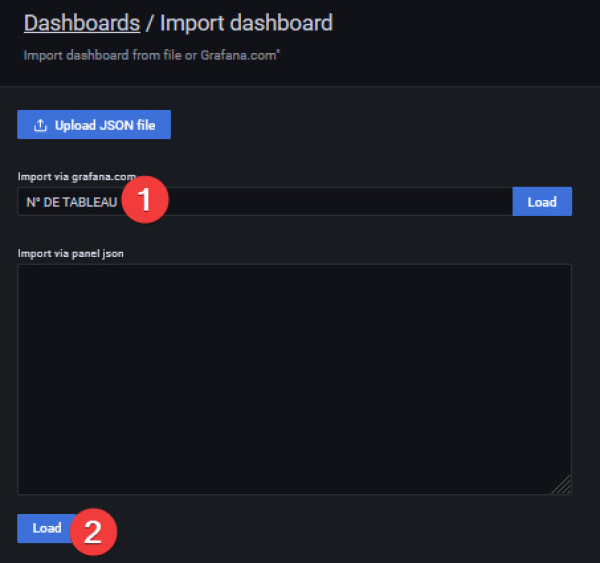

• Ouvrir le gestionnaire d'importation de tableau

• Indiquer le n° de tableau puis importer.

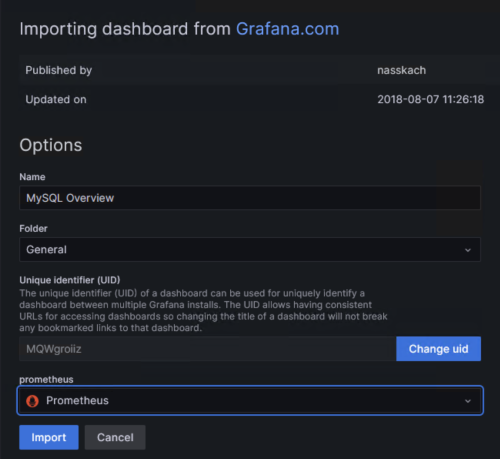

• Renseigner la source de données

Pensez à le renommer avec de l'importer.

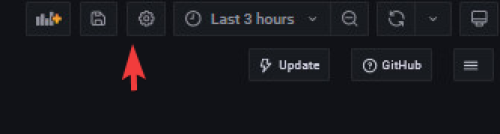

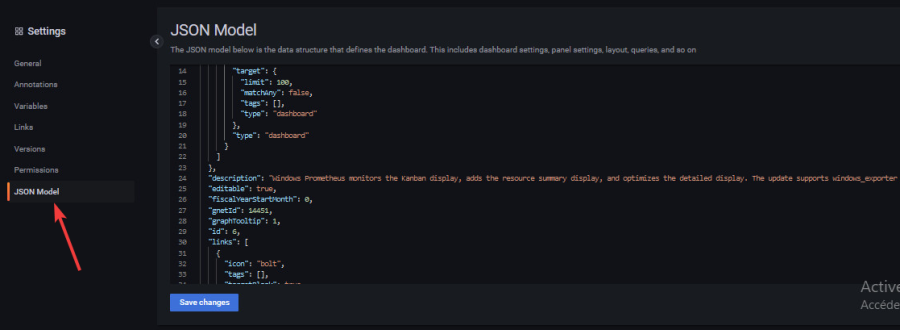

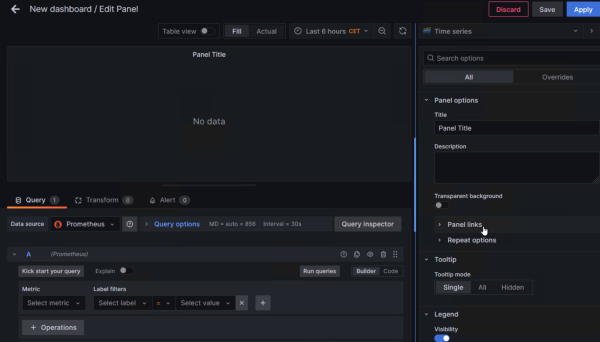

Si vous souhaitez modifier un tableau importé ou un tableau que vous avez créé, vous pouvez utiliser l'éditeur json accessible ici :

Dans Grafana, les alertes sont directement liées au graphiques, c’est la raison pour laquelle nous créons un tableau de bord par serveur.
Vous devez ensuite définir le seuil critique. Par exemple 75 % pour l’utilisation disque.
Une fois votre alerte en place, vous devriez avoir un cœur s’affichant à côté du titre de votre graphique, affiché en vert quand tout va bien et en rouge en cas d’alerte. Prometheus gère aussi les alertes avec un plugin à installer.

Prenons un exemple pour mieux expliquer le cycle de vie d'une alerte. Nous avons une alerte simple qui surveille la charge 1m d'un noeud, et qui se déclenche lorsqu'elle est supérieure à 20 pendant au moins 1 minute.

snippet.yaml

ALERT NODE_LOAD_1M
  IF node_load1 > 20
FOR 1m

Prometheus est configuré pour récupérer les métriques toutes les 20 secondes, et l'intervalle d'évaluation est de 1 minute.

snippet.yaml

global :
  scrape_interval : 20s
  evaluation_interval : 1m

Question : combien de temps faut-il pour lancer NODE_LOAD_1M, une fois que la charge moyenne sur la machine est supérieure à 20 ?

Réponse : il faut un temps compris entre 1m et 20s + 1m + 1m. La limite supérieure est probablement plus élevée que ce à quoi vous vous attendez lorsque vous fixez FOR 1m, mais elle est tout à fait logique dans l'architecture Prometheus.

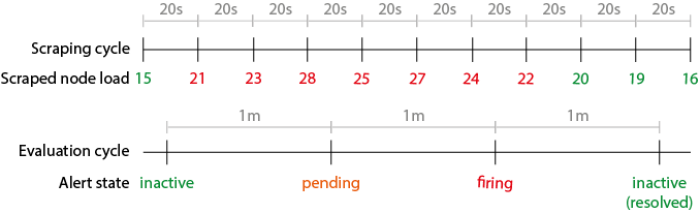

Le cycle de vie d'une alerte explique la raison d'un tel délai dans le pire des cas. Le diagramme suivant montre la séquence des événements sur une ligne de temps :

La charge d'un nœud change constamment, mais elle est analysée par Prometheus tous les scrape_interval (c'est-à-dire 20 secondes).
Les règles d'alerte sont ensuite évaluées par rapport aux métriques scrappées tous les evaluation_interval (c'est-à-dire 1 minute).
Lorsqu'une expression de règle d'alerte est TRUE (c'est-à-dire node_load1 > 20), l'alerte passe en pending, afin d'honorer la clause FOR.
Lors des cycles d'évaluation suivants, si l'expression de l'alerte est toujours vraie, une fois que la clause FOR est honorée, l'alerte passe finalement au firing et une notification est envoyée au gestionnaire d'alertes.

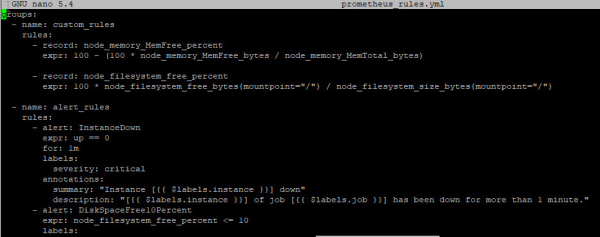

Toujours dans le répertoire /etc/prometheus/.

touch prometheus_rules.yml
nano prometheus_rules.yml

• Vérification avec promtool

promtool check rules /etc/prometheus/prometheus_rules.yml

Résultat :

Checking prometheus_rules.yml
  SUCCESS: 4 rules found

• Création du compte de service

useradd -M -r -s /bin/false alertmanager

• Téléchargement des sources avec la commande wget

• Définir une variable provisoire pour le wget

VER=0.25.0

• Téléchargement de la source

wget https://github.com/prometheus/alertmanager/releases/download/v$VER/alertmanager-$VER.linux-amd64.tar.gz

• Extraire la source

tar xzf alertmanager-$VER.linux-amd64.tar.gz

• Copie des fichiers sources dans /usr/local/bin

cp alertmanager-$VER.linux-amd64/{alertmanager,amtool} /usr/local/bin/

• Copie des fichiers de configuration dans /etc/alertmanager

mkdir /etc/alertmanager
mkdir /etc/alertmanager/data
cp alertmanager-$VER.linux-amd64/alertmanager.yml /etc/alertmanager/

• Définition des droits pour l'utilisateur alertmanager

chown alertmanager: /etc/alertmanager/alertmanager.yml /usr/local/bin/{alertmanager,amtool}

• Création du service alertmanager

nano /etc/systemd/system/alertmanager.service

snippet.bash

[Unit]
Description=AlertManager Serveur Service
Wants=network-online.target
After=network-online.target

[Service]
User=alertmanager
Group=
Type=simple
ExecStart=/usr/local/bin/alertmanager --config.file /etc/alertmanager/alertmanager.yml --storage.path="/etc/alertmanager/data"

[Install]
WantedBy=multi-user.target

• Exécution du service

systemctl daemon-reload

systemctl enable --now alertmanager

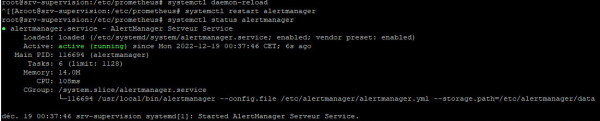

• Vérifier l'état

systemctl status alertmanager

Dans le répertoire /etc/prometheus/.

• Ajouter l'alertmanager et le path pour les rules

nano /etc/prometheus/prometheus.yml

• Créer un dossier pour mettre toutes les règles d'alerting :

mkdir /etc/prometheus/alerts

snippet.yaml

# Alertmanager configuration
alerting:
  alertmanagers:
  - static_configs:
    - targets:
       - localhost:9093 # adresse sur serveur d'alerting

# Load rules once and periodically evaluate them according to the global evaluation_interval.
rule_files:
   - "alerts/*.yml" # dossier avec les fichiers de configuration pour les règles.

Dans le répertoire /etc/prometheus/alerts.

touch general.yml
nano general.yml

Pour cet exemple nous allons donner une seule règle, en l’occurrence la vérification des targets. Nous serons alerté dès qu'un service de prometheus (targets) est DOWN.

snippet.yaml

groups:
  - name: GeneralGroup
    rules:
      - alert: InstanceDown
        expr: up == 0
        for: 1m #au bout d'une minute, trigger l'alerte
        labels:
          severity: critical
        annotations:
          summary: "Instance [{{ $labels.instance }}] down"
          description: "[{{ $labels.instance }}] of job [{{ $labels.job }}] has been down for more than 1 minute."

https://awesome-prometheus-alerts.grep.to/rules.html

Il suffit de copier coller les règles dans un fichier .yml.

• Vérification du fichier d'alerte avec promtool

promtool check rules /etc/prometheus/alerts/general.yml

Résultat :

Checking prometheus_rules.yml
  SUCCESS: 1 rule found

Exemple avec plusieurs règles :

La manière la plus connue de prévenir d'un événement est via l'email. Il existe d'autres solutions tels que :

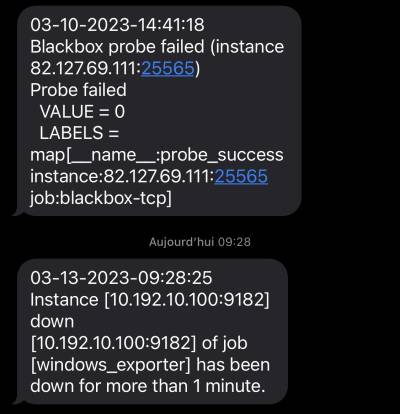

- Via SMS (dans le cas de graves alertes)
- Via Slack (beaucoup utilisé dans les entreprises)
- Via Discord (dans un channel)

• Ouvrir le fichier de configuration

nano /etc/alertmanager/alertmanager.yml

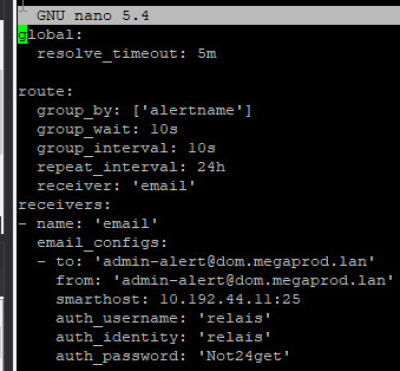

Fichier de configuration avec la fonctionnalité d'emailing:

snippet.yaml

global:
  resolve_timeout: 5m

route:
  group_by: ['alertname']
  group_wait: 10s
  group_interval: 30s
  repeat_interval: 1h #envoyer un email toute les heures
  routes:
    - receiver: 'email'
      match_re:
        severity: critical|warning #match le label critical ou warning
      continue: true #continuer d'executer les autres trigger

receivers:
- name: 'email'
  email_configs:
  - to: '[email protected]'
    hello: 'FQDN' #FQDN du serveur de supervision
	# important de préciser le parametre hello, lors de la commande EHLO il faut un FQDN
    from: '[email protected]'
    smarthost: 10.192.44.11:25 #ip du serveur relay,, choisir entre IPV4 ou un FQDN
    auth_username: 'relais'
    auth_identity: 'relais'
    auth_password: 'Not24get'
    require_tls: false #desactiver l'obligation d'une connexion TLS
    headers:
      From: [email protected] #modifier le nom du mail affiché sur le client
    send_resolved: true #envoyer un mail lorsque l'alerte est terminée

Depuis la dernière version d'Alertmanager (0.25.0), il est possible de trigger un webhook-discord pour générer des alertes.

Commencer par ajouter la route dans la configuration d'AlertManager :

snippet.yaml

    - receiver: 'discord'
      match_re:
        severity: critical|warning
      continue: true

Puis dans les receivers ajouter le webhook discord :

snippet.yaml

  - name: 'discord'
    discord_configs:
    - webhook_url: 'https://discord.com/api/webhooks/XXX/XXX'
      send_resolved: true

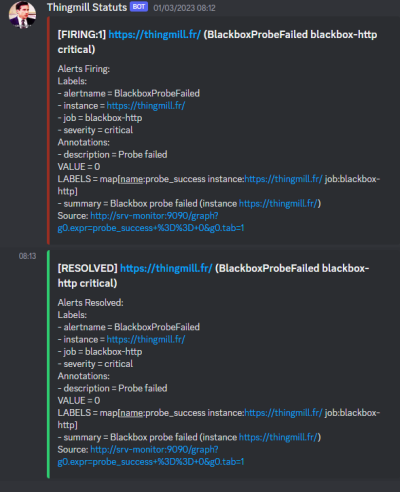

Exemple de trigger :

amtool check-config /etc/alertmanager/alertmanager.yml

• Redémarrer le service

systemctl restart alertmanager

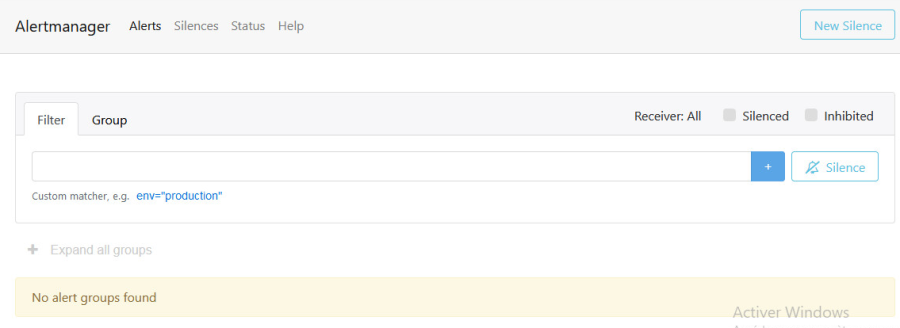

Un serveur web écoute sur le port 9093, accessible sur http://localhost:9093/#/alerts

En se basant sur les modèles d'alertes du site awesome-prometheus-alerts.grep.to, ajouter les règles nécessaires.

• Créer un fichier dans /etc/prometheus/alerts

touch /etc/prometheus/alerts/node_exporter_alerts.yml

nano /etc/prometheus/alerts/node_exporter_alerts.yml

• Ajouter les règles

Elles viendront surveiller :

- Si une machine à moins de 10% de ram disponible pendant plus de 2 minutes
- Si les interfaces réseau de l'hôte reçoivent trop de données (> 100 Mo/s)
- Si les interfaces réseau de l'hôte envoient trop de données (> 100 Mo/s)
- Si le disque lit trop de données (> 50 MB/s) pendant 5 minutes
- Si le disque écrit trop de données (> 50 MB/s) pendant 2 minutes
- Si il reste moins de 10% d'espace disque
- Si le processeur de l'hôte est utilisé à plus de 80%

snippet.yaml

groups:
    - name: NodeExporterGroup
      rules:
        - alert: HostOutOfMemory
          expr: node_memory_MemAvailable_bytes / node_memory_MemTotal_bytes * 100 < 10
          for: 2m
          labels:
            severity: warning
          annotations:
            summary: Host out of memory (instance {{ $labels.instance }})
            description: "Node memory is filling up (< 10% left)\n  VALUE = {{ $value }}\n  LABELS = {{ $labels }}"
        - alert: HostUnusualNetworkThroughputIn
          expr: sum by (instance) (rate(node_network_receive_bytes_total[2m])) / 1024 / 1024 > 100
          for: 5m
          labels:
            severity: warning
          annotations:
            summary: Host unusual network throughput in (instance {{ $labels.instance }})
            description: "Host network interfaces are probably receiving too much data (> 100 MB/s)\n  VALUE = {{ $value }}\n  LABELS = {{ $labels }}"
        - alert: HostUnusualNetworkThroughputOut
          expr: sum by (instance) (rate(node_network_transmit_bytes_total[2m])) / 1024 / 1024 > 100
          for: 5m
          labels:
            severity: warning
          annotations:
            summary: Host unusual network throughput out (instance {{ $labels.instance }})
            description: "Host network interfaces are probably sending too much data (> 100 MB/s)\n  VALUE = {{ $value }}\n  LABELS = {{ $labels }}"
        - alert: HostUnusualDiskReadRate
          expr: sum by (instance) (rate(node_disk_read_bytes_total[2m])) / 1024 / 1024 > 50
          for: 5m
          labels:
            severity: warning
          annotations:
            summary: Host unusual disk read rate (instance {{ $labels.instance }})
            description: "Disk is probably reading too much data (> 50 MB/s)\n  VALUE = {{ $value }}\n  LABELS = {{ $labels }}"
        - alert: HostUnusualDiskWriteRate
          expr: sum by (instance) (rate(node_disk_written_bytes_total[2m])) / 1024 / 1024 > 50
          for: 2m
          labels:
            severity: warning
          annotations:
            summary: Host unusual disk write rate (instance {{ $labels.instance }})
            description: "Disk is probably writing too much data (> 50 MB/s)\n  VALUE = {{ $value }}\n  LABELS = {{ $labels }}"
        - alert: HostOutOfDiskSpace
          expr: (node_filesystem_avail_bytes * 100) / node_filesystem_size_bytes < 10 and ON (instance, device, mountpoint) node_filesystem_readonly == 0
          for: 2m
          labels:
            severity: warning
          annotations:
            summary: Host out of disk space (instance {{ $labels.instance }})
            description: "Disk is almost full (< 10% left)\n  VALUE = {{ $value }}\n  LABELS = {{ $labels }}"
        - alert: HostHighCpuLoad
          expr: sum by (instance) (avg by (mode, instance) (rate(node_cpu_seconds_total{mode!="idle"}[2m]))) > 0.8
          for: 0m
          labels:
            severity: warning
          annotations:
            summary: Host high CPU load (instance {{ $labels.instance }})
            description: "CPU load is > 80%\n  VALUE = {{ $value }}\n  LABELS = {{ $labels }}"

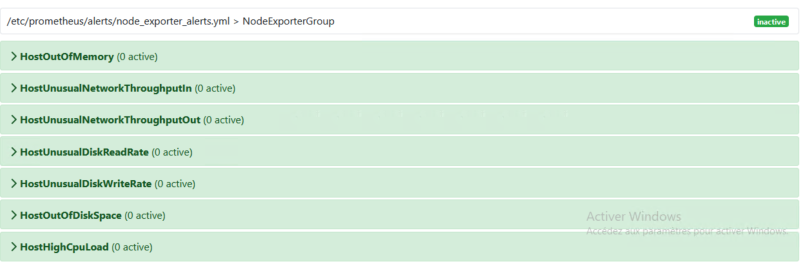

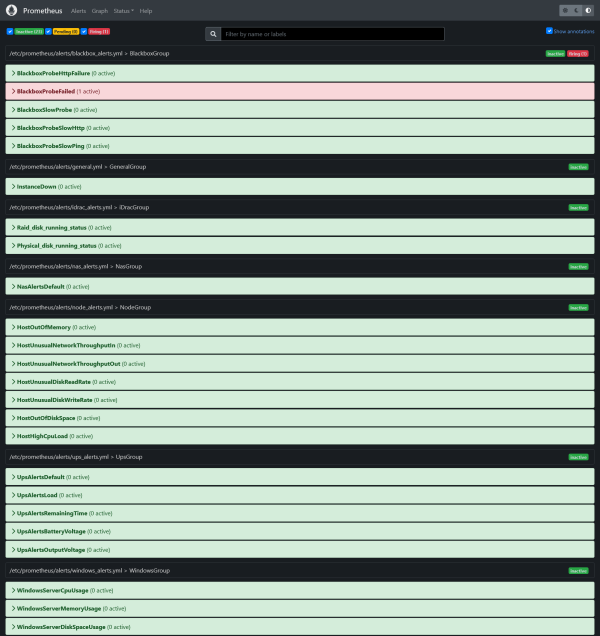

On retrouve dans Prometheus toutes les alertes pour les machines Linux.

En se basant sur les modèles d'alertes du site awesome-prometheus-alerts.grep.to, ajouter les règles nécessaires.

• Créer un fichier dans /etc/prometheus/alerts

touch /etc/prometheus/alerts/windows_exporter_alerts.yml

nano /etc/prometheus/alerts/windows_exporter_alerts.yml

• Ajouter les règles

Elles viendront surveiller :

- Si le disque dur de l'hôte est utilisé à plus de 80%
- Si la ram de l'hôte est utilisée à plus de 90% pendant 2 minutes
- Si le processeur de l'hôte est utilisé à plus de 80%

snippet.yaml

groups:
    - name: WindowsExporterGroup
      rules:
        - alert: WindowsServerCpuUsage
          expr: 100 - (avg by (instance) (rate(windows_cpu_time_total{mode="idle"}[2m])) * 100) > 80
          for: 0m
          labels:
            severity: warning
          annotations:
            summary: Windows Server CPU Usage (instance {{ $labels.instance }})
            description: "CPU Usage is more than 80%\n  VALUE = {{ $value }}\n  LABELS = {{ $labels }}"
        - alert: WindowsServerMemoryUsage
          expr: 100 - ((windows_os_physical_memory_free_bytes / windows_cs_physical_memory_bytes) * 100) > 90
          for: 2m
          labels:
            severity: warning
          annotations:
            summary: Windows Server memory Usage (instance {{ $labels.instance }})
            description: "Memory usage is more than 90%\n  VALUE = {{ $value }}\n  LABELS = {{ $labels }}"
        - alert: WindowsServerDiskSpaceUsage
          expr: 100.0 - 100 * ((windows_logical_disk_free_bytes / 1024 / 1024 ) / (windows_logical_disk_size_bytes / 1024 / 1024)) > 80
          for: 2m
          labels:
            severity: critical
          annotations:
            summary: Windows Server disk Space Usage (instance {{ $labels.instance }})
            description: "Disk usage is more than 80%\n  VALUE = {{ $value }}\n  LABELS = {{ $labels }}"

On retrouve dans Prometheus toutes les alertes pour les machines Linux.

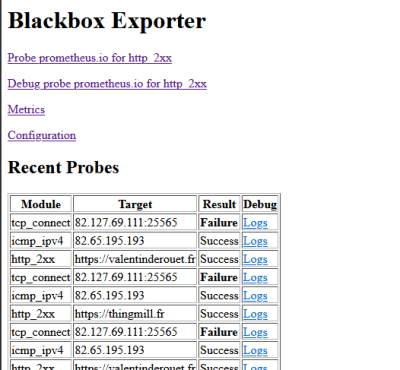

Qu'est-ce que Blackbox Exporter? Il est utilisé pour sonder les points de terminaison tels que HTTPS, HTTP, TCP, DNS et ICMP. Une fois que vous avez défini le point de terminaison, l'exportateur Blackbox génère des centaines de métriques qui peuvent être visualisées à l'aide de Grafana.

Changer de répertoire temporaire pour le téléchargement, exemple /home/adminlocal.

• Créer le compte de service pour blackbox :

useradd --no-create-home --shell /bin/false blackbox_exporter

• Télécharger le binary (vérifier la dernière version) :

wget https://github.com/prometheus/blackbox_exporter/releases/download/v0.23.0/blackbox_exporter-0.14.0.linux-amd64.tar.gz

• Extraire et copier le binary

tar xvzf blackbox_exporter-0.23.0.linux-amd64.tar.gz

cp blackbox_exporter-0.23.0.linux-amd64/blackbox_exporter /usr/local/bin/blackbox_exporter

• Définir les permissions du binary

chown blackbox_exporter:blackbox_exporter /usr/local/bin/blackbox_exporter

• Créer le dossier pour la configuration :

mkdir /etc/blackbox_exporter

• Editer ce fichier :

/etc/blackbox_exporter/blackbox.yml

snippet.yaml

modules:
  http_2xx: #vérifier si la réponse est bien 200
    prober: http
    timeout: 5s
    http:
      valid_status_codes: []
      method: GET
      preferred_ip_protocol: ip4 #préferer l'ipv4 pour les requêtes
  icmp_ipv4: #vérifier si une machine répond au ping
    timeout: 5s
    prober: icmp
    icmp:
       preferred_ip_protocol: ip4
#       source_ip_address: "127.0.0.1"
  tcp_connect: #pouvoir ping avec un port
    prober: tcp

• Donner la propriété au compte de service

chown blackbox_exporter:blackbox_exporter /etc/blackbox_exporter/blackbox.yml

• Créer le service Blackbox

/etc/systemd/system/blackbox_exporter.service

snippet.bash

[Unit]
Description=Blackbox Exporter
Wants=network-online.target
After=network-online.target

[Service]
User=blackbox_exporter
Group=blackbox_exporter
Type=simple
ExecStart=/usr/local/bin/blackbox_exporter --config.file /etc/blackbox_exporter/blackbox.yml

[Install]
WantedBy=multi-user.target

• Démarrer et vérifier le statut du service

systemctl daemon-reload
systemctl enable blackbox_exporter
systemctl start blackbox_exporter
systemctl status blackbox_exporter

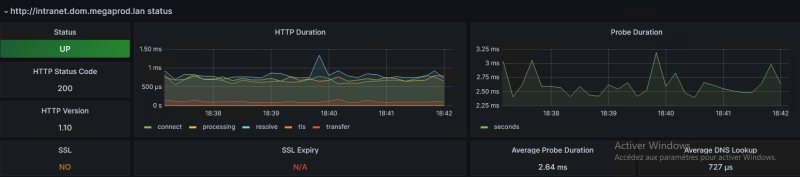

Dans cet exemple nous allons monitorer plusieurs terminaisons :

- ICMP (penser à autoriser la machine pour les requêtes ICMP)
- TCP
- HTTP
Ces trois modules ont été configuré dans le fichier de blackbox.

snippet.yaml

  - job_name: "blackbox-http"
    scrape_interval: 10s #vérifier toutes les 10 secondes
    metrics_path: /probe
    params:
      module: [ "http_2xx" ] #fait appel au module blackbox-http
    static_configs:
      - targets:
        - http://intranet.dom.megaprod.lan #monitorer le site intranet
    relabel_configs:
      - source_labels: [__address__]
        target_label: __param_target
      - source_labels: [__param_target]
        target_label: instance
      - target_label: __address__
        replacement: 10.192.43.12:9115 #spécifier l'ip de la machine de supervision
  - job_name: 'blackbox-icmp'
    metrics_path: /probe
    params:
      module: [icmp_ipv4]
    scrape_interval: 5s #tester toutes les 5 secondes
    static_configs:
      - targets:
        - 10.192.45.2 #monitorer une IPV4 publique ou privée
    relabel_configs:
      - source_labels: [__address__]
        target_label: __param_target
      - source_labels: [__param_target]
        target_label: instance
      - target_label: __address__
        replacement: 10.192.43.12:9115
  - job_name: 'blackbox-tcp' #monitorer n'importe quelle IP avec un port
    metrics_path: /probe
    params:
      module: [tcp_connect]
    scrape_interval: 5s #vérifier toutes les 5 secondes
    static_configs:
      - targets:
        - 82.127.69.111:80 #vérifier si le port 80 répond toujours
    relabel_configs:
      - source_labels: [__address__]
        target_label: __param_target
      - source_labels: [__param_target]
        target_label: instance
      - target_label: __address__
        replacement: 10.192.43.12:9115

Vous avez l'erreur :

ts=2023-03-09T17:54:36.672432326Z level=error msg="Error listening to socket: listen ip4:icmp 0.0.0.0: socket: operation not permitted" file=icmp.go line=32

• Se positionner dans /usr/local/bin

cd /usr/local/bin

• Changer les capabilities du binary de blackbox :

snippet.bash

setcap cap_net_raw+ep blackbox_exporter

Avec ce paramètre, l'exportateur fonctionnera correctement sans suid/uid=0.

Une fois la configuration validée, les services sont en ligne :

En se basant sur les modèles d'alertes du site awesome-prometheus-alerts.grep.to, ajouter les règles nécessaires.

• Créer un fichier dans /etc/prometheus/alerts

touch /etc/prometheus/alerts/blackbox_alerts.yml

nano /etc/prometheus/alerts/blackbox_alerts.yml

• Ajouter les règles

Elles viendront surveiller :

- Si une probe blackbox tombe
- Si une probe prend du temps à répondre
- Si une probe ne retourne pas une réponse HTTP entre 200 et 399
- Si un certificat exprire dans moins de 3 jours
- Si une requête HTTP prend plus d'1 seconde
- Si le ping prend plus d'1 seconde

snippet.yaml

groups:
    - name: BlackboxGroup
      rules:
        - alert: BlackboxProbeFailed
          expr: probe_success == 0
          for: 0m
          labels:
            severity: critical
          annotations:
            summary: Blackbox probe failed (instance {{ $labels.instance }})
            description: "Probe failed\n  VALUE = {{ $value }}\n  LABELS = {{ $labels }}"
        - alert: BlackboxConfigurationReloadFailure
          expr: blackbox_exporter_config_last_reload_successful != 1
          for: 0m
          labels:
            severity: warning
          annotations:
            summary: Blackbox configuration reload failure (instance {{ $labels.instance }})
            description: "Blackbox configuration reload failure\n  VALUE = {{ $value }}\n  LABELS = {{ $labels }}"
        - alert: BlackboxSlowProbe
          expr: avg_over_time(probe_duration_seconds[1m]) > 1
          for: 1m
          labels:
            severity: warning
          annotations:
            summary: Blackbox slow probe (instance {{ $labels.instance }})
            description: "Blackbox probe took more than 1s to complete\n  VALUE = {{ $value }}\n  LABELS = {{ $labels }}"
        - alert: BlackboxProbeHttpFailure
          expr: probe_http_status_code <= 199 OR probe_http_status_code >= 400
          for: 0m
          labels:
            severity: critical
          annotations:
            summary: Blackbox probe HTTP failure (instance {{ $labels.instance }})
            description: "HTTP status code is not 200-399\n  VALUE = {{ $value }}\n  LABELS = {{ $labels }}"
        - alert: BlackboxProbeSlowHttp
          expr: avg_over_time(probe_http_duration_seconds[1m]) > 1
          for: 1m
          labels:
            severity: warning
          annotations:
            summary: Blackbox probe slow HTTP (instance {{ $labels.instance }})
            description: "HTTP request took more than 1s\n  VALUE = {{ $value }}\n  LABELS = {{ $labels }}"
        - alert: BlackboxProbeSlowPing
          expr: avg_over_time(probe_icmp_duration_seconds[1m]) > 1
          for: 1m
          labels:
            severity: warning
          annotations:
            summary: Blackbox probe slow ping (instance {{ $labels.instance }})
            description: "Blackbox ping took more than 1s\n  VALUE = {{ $value }}\n  LABELS = {{ $labels }}"

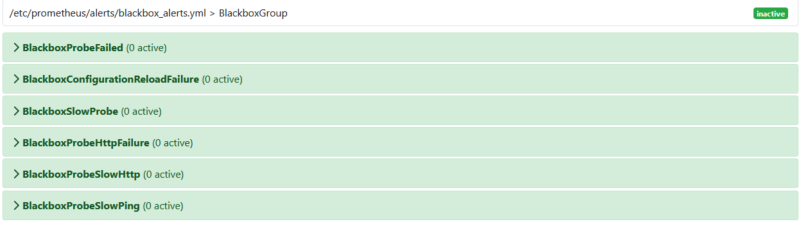

On retrouve dans Prometheus toutes les alertes pour l'agent Blackbox

Il existe un tableau pour traiter les données de blackbox_exporter :

• 7587 (https://grafana.com/grafana/dashboards/7587)

Il suffit donc de l'importer dans Grafana.

Une fois le tableau importé, les valeurs sont affichées :

netsh firewall set icmpsetting 8

Il est possible de superviser des bases de données SQL avec le service Prometheus, l'installation repose sur le même principe que les autres agents.

• Création du groupe et de l'utilisateur

groupadd --system prometheus
useradd -s /sbin/nologin --system -g prometheus prometheus

• Télécharger l'archive et créer le service

Cette opération doit être effectuée sur les serveurs MySQL / MariaDB, qu'ils soient esclaves ou maîtres. Il se peut que vous deviez consulter la page Prometheus MySQL exporter releases pour connaître la dernière version, puis exporter la dernière version vers la variable VER comme indiqué ci-dessous :

• Télécharger la dernière version de l'exportateur MySQL :

curl -s https://api.github.com/repos/prometheus/mysqld_exporter/releases/latest   | grep browser_download_url   | grep linux-amd64 | cut -d '"' -f 4   | wget -qi -

• Extraire et définir les permissions sur mysql_exporter

(spécifier la bonne version à la place de *)

tar xvf mysqld_exporter*.tar.gz
mv  mysqld_exporter-*.linux-amd64/mysqld_exporter /usr/local/bin/
chmod +x /usr/local/bin/mysqld_exporter

• Se connecter sur la BDD

mysql -h localhost -u root -p

• Créer l'utilisateur et ajouter les droits

L'utilisateur doit disposer des autorisations PROCESS, SELECT, REPLICATION et CLIENT :

snippet.sql

CREATE USER 'mysqld_exporter'@'localhost' IDENTIFIED BY 'Not24get' WITH MAX_USER_CONNECTIONS 2;
GRANT PROCESS, REPLICATION CLIENT, SELECT ON *.* TO 'mysqld_exporter'@'localhost';
FLUSH PRIVILEGES;
EXIT

• Éditer le fichier .mysqld_exporter.cnf

/etc/.mysqld_exporter.cnf

[client]
user=mysqld_exporter
password=Not24get

• Changer le propriétaire du fichier de configuration

chown root:prometheus /etc/.mysqld_exporter.cnf

• Créer le fichier dans systemd

nano /etc/systemd/system/mysql_exporter.service

snippet.bash

[Unit]
Description=Prometheus MySQL Exporter
After=network.target
User=prometheus
Group=prometheus

[Service]
Type=simple
Restart=always
ExecStart=/usr/local/bin/mysqld_exporter \
--config.my-cnf /etc/.mysqld_exporter.cnf \
--collect.global_status \
--collect.info_schema.innodb_metrics \
--collect.auto_increment.columns \
--collect.info_schema.processlist \
--collect.binlog_size \
--collect.info_schema.tablestats \
--collect.global_variables \
--collect.info_schema.query_response_time \
--collect.info_schema.userstats \
--collect.info_schema.tables \
--collect.perf_schema.tablelocks \
--collect.perf_schema.file_events \
--collect.perf_schema.eventswaits \
--collect.perf_schema.indexiowaits \
--collect.perf_schema.tableiowaits \
--collect.slave_status \
--web.listen-address=10.192.43.11:9104

[Install]
WantedBy=multi-user.target

• Activer le service et vérifier son statut

systemctl daemon-reload
systemctl enable mysql_exporter
systemctl start mysql_exporter

systemctl status mysql_exporter

Dans le fichier /etc/prometheus/prometheus.yml

snippet.yaml

scrape_configs:
  - job_name: 'server1_db'
    static_configs:
      - targets:
        - 10.192.43.11:9104
        labels:
          alias: db1

Redémarrer le service prometheus

En se basant sur les modèles d'alertes du site awesome-prometheus-alerts.grep.to, ajouter les règles nécessaires.

• Créer un fichier dans /etc/prometheus/alerts

touch /etc/prometheus/alerts/mysql_alerts.yml

nano /etc/prometheus/alerts/mysql_alerts.yml

• Ajouter les règles

Elles viendront surveiller :

• Si le serveur SQL a redémarré
• Si il prend du temps à répondre
• Si une requête prend trop de temps
• Si il y a trop de connexions
• Si le serveur SQL est DOWN

snippet.yaml

groups:
  - name: MySQLGroup
    rules:
      - alert: MysqlDown
        expr: mysql_up == 0
        for: 0m
        labels:
          severity: critical
        annotations:
          summary: MySQL down (instance {{ $labels.instance }})
          description: "MySQL instance is down on {{ $labels.instance }}\n  VALUE = {{ $value }}\n  LABELS = {{ $labels }}"
      - alert: MysqlTooManyConnections(>80%)
        expr: max_over_time(mysql_global_status_threads_connected[1m]) / mysql_global_variables_max_connections * 100 > 80
        for: 2m
        labels:
          severity: warning
        annotations:
          summary: MySQL too many connections (> 80%) (instance {{ $labels.instance }})
          description: "More than 80% of MySQL connections are in use on {{ $labels.instance }}\n  VALUE = {{ $value }}\n  LABELS = {{ $labels }}"
      - alert: MysqlHighThreadsRunning
        expr: max_over_time(mysql_global_status_threads_running[1m]) / mysql_global_variables_max_connections * 100 > 60
        for: 2m
        labels:
          severity: warning
        annotations:
          summary: MySQL high threads running (instance {{ $labels.instance }})
          description: "More than 60% of MySQL connections are in running state on {{ $labels.instance }}\n  VALUE = {{ $value }}\n  LABELS = {{ $labels }}"
      - alert: MysqlSlowQueries
        expr: increase(mysql_global_status_slow_queries[1m]) > 0
        for: 2m
        labels:
          severity: warning
        annotations:
          summary: MySQL slow queries (instance {{ $labels.instance }})
          description: "MySQL server mysql has some new slow query.\n  VALUE = {{ $value }}\n  LABELS = {{ $labels }}"
      - alert: MysqlRestarted
        expr: mysql_global_status_uptime < 60
        for: 0m
        labels:
          severity: info
        annotations:
          summary: MySQL restarted (instance {{ $labels.instance }})
          description: "MySQL has just been restarted, less than one minute ago on {{ $labels.instance }}.\n  VALUE = {{ $value }}\n  LABELS = {{ $labels }}"

On retrouve dans Prometheus toutes les alertes pour le SQL

Il existe un tableau pour traiter les données de mysqld_exporter:

• 7362 https://grafana.com/grafana/dashboards/7362-mysql-overview/

Il suffit donc de l'importer dans Grafana.

Une fois le tableau importé, les valeurs sont affichées :

Le protocole SNMP permet à une application de gestion de demander des informations provenant d'une unité gérée. L'unité gérée contient un logiciel qui envoie et reçoit des informations SNMP. Ce module logiciel est généralement appelé agent SNMP. Cet exportateur est le moyen recommandé pour exposer les données SNMP dans un format que Prometheus peut intégrer.

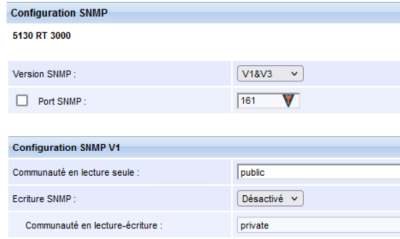

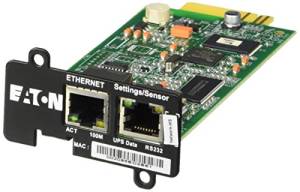

Dans notre cas nous souhaitons monitorer un UPS de la marque Eaton en SNMP.

• Télécharger la dernière version de snmp_exporter :

wget https://github.com/prometheus/snmp_exporter/releases/download/v0.21.0/snmp_exporter-0.21.0.linux-amd64.tar.gz

• Extraire et définir les permissions sur snmp_exporter

tar xzf snmp_exporter-0.21.0.linux-amd64.tar.gz
cd snmp_exporter-0.21.0.linux-amd64
cp ./snmp_exporter /usr/local/bin/snmp_exporter
cp ./snmp.yml /usr/local/bin/snmp.yml
cd /usr/local/bin/
chmod +x /usr/local/bin/snmp_exporter

• Créer le fichier dans systemd

nano /etc/systemd/system/snmp-exporter.service

snippet.bash

[Unit]
Description=Prometheus SNMP Exporter Service
After=network.target

[Service]
Type=simple
User=prometheus
ExecStart=/usr/local/bin/snmp_exporter --config.file="/usr/local/bin/snmp.yml"

[Install]
WantedBy=multi-user.target

• Activer le service et vérifier son statut

systemctl daemon-reload
systemctl enable snmp-exporter
systemctl start snmp-exporter

systemctl status snmp-exporter

• Editer le fichier de configuration de prometheus pour ajouter l'UPS en target

nano /etc/prometheus/prometheus.yml

snippet.yaml

  - job_name: 'ups'
    scrape_interval: 120s #récuperer les informations toutes les 2 minutes
    scrape_timeout: 120s
    # SNMP device.
    metrics_path: /snmp
    params:
      module: [rfc1628_ups] #MIB pour l'UPS ; que l'ont va générer après
    static_configs:
      - targets:
        - 10.192.20.10 #adresse ip de l'UPS
    relabel_configs:
      - source_labels: [__address__]
        target_label: __param_target
      - source_labels: [__param_target]
        target_label: instance
      - target_label: __address__
        replacement: 10.192.43.12:9116 #adresse et port de snmp_exporter

• Vérifier la configuration du fichier Prometheus

promtool check config /etc/prometheus/prometheus.yml

Le plugin snmp-exporter intègre un logiciel pour compiler des MIBS dans un fichier .yml. En effet, le plugin fonctionne par module, un module correspond à une MIB. Ce générateur de configuration utilise NetSNMP pour analyser les MIB, et génère des configurations pour le snmp_exporter qui les utilise.

• Installation des dépendances

apt-get install unzip build-essential libsnmp-dev

• Cloner le repo

git clone https://github.com/prometheus/snmp_exporter.git

• Se placer dans le repo github de snmp_exporter, puis dans generator

cd snmp_exporter/generator

• Ajout des mibs dans le dossier /mibs

Nous nous basons sur la MIB RFC1628UPS-MIB qui est compatible avec les cartes Network MS de chez Eaton.

Pack de MIBS : eaton.com.

wget https://raw.githubusercontent.com/cliv/rfc1628_ups_prometheus_module/master/RFC1628UPS-MIB
mv RFC1628UPS-MIB mibs

• Modification du fichier generator.yml

nano generator.yml

Ajouter à la toute fin du fichier :

snippet.yaml

  rfc1628_ups:
    version: 1
    walk:
      - sysUpTime
      - interfaces
      # Use OIDs to avoid conflict with APCUPS if using with prometheus' default generator.yml
      # Comment out anything you don't want prometheus to query
      - 1.3.6.1.2.1.33.1.1 # upsIdent
      - 1.3.6.1.2.1.33.1.2 # upsBattery
      - 1.3.6.1.2.1.33.1.3 # upsInput
      - 1.3.6.1.2.1.33.1.4 # upsOutput
      - 1.3.6.1.2.1.33.1.5 # upsBypass
      - 1.3.6.1.2.1.33.1.6 # upsAlarm
      - 1.3.6.1.2.1.33.1.7 # upsTest
      - 1.3.6.1.2.1.33.1.8 # upsControl
      - 1.3.6.1.2.1.33.1.9 # upsConfig
    lookups:
      - source_indexes: [ifIndex]
        # Use OID to avoid conflict with ifDescr in other modules
        lookup: 1.3.6.1.2.1.2.2.1.2
        drop_source_indexes: true
    overrides:
      ifType:
        type: EnumAsInfo
      upsBatteryStatus:
        type: EnumAsStateSet
      upsOutputSource:
        type: EnumAsStateSet
      upsTestResultsSummary:
        type: EnumAsStateSet
      upsShutdownType:
        type: EnumAsStateSet
      upsAutoRestart:
        type: EnumAsStateSet
      upsConfigAudibleStatus:
        type: EnumAsStateSet

• Compiler le générateur

make generator mibs

• Générer le fichier avec le générateur de fichier snmp.yml

make generate

• Copie du fichier généré dans snmp-exporter

cp snmp.yml /usr/local/bin/

• Redémarrer le service

systemctl restart snmp-exporter

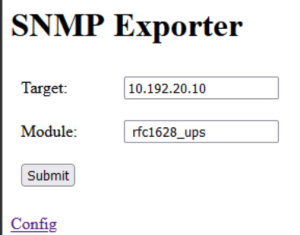

Rendez vous sur <ipduserveursupervision:9116> et essayer d'appeler le module rfc1628_ups avec l'IP de l'onduleur.

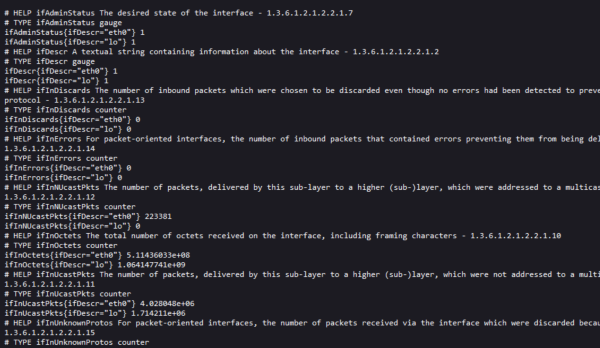

Exécuter et vous devez avoir des metrics de l'onduleur :

Nous avons précedemment modifier le fichier prometheus.yml sans redémarrer le service.

Vous pouvez désormais le redémarrer :

systemctl restart prometheus

Il doit désormais apparaître dans les targets l'UPS :

Nous souhaitons calculer la puissance en Watts de sorties de l'onduleur :

(upsOutputCurrent * upsOutputVoltage) / 10

Résultat : la réponse est 289W en instantané.

Nous avons vu précedemment comment faire une requête PromQL pour aller chercher une valeur précise. Nous allons réutiliser ces techniques pour générer des règles.

• Créer un fichier dans /etc/prometheus/alerts

touch /etc/prometheus/alerts/ups_alerts.yml

nano /etc/prometheus/alerts/ups_alerts.yml

• Ajouter les règles

Elles viendront surveiller :

• Si il y a une alarme sur l'onduleur
• Si la charge de l'onduleur est supérieur à 11% pendant 2 minutes
• Si le temps restant sur batterie est inférieur à 25 minutes
• Si la tension des batteries sont inférieurs à 75V
• Si la tension de sortie est supérieur à 246V

snippet.yaml

groups:
  - name: UpsGroup
    rules:
      - alert: UpsAlertsDefault
        expr: upsAlarmsPresent == 2
        for: 0s
        labels:
          severity: critical
        annotations:
          summary: Défaut onduleur
          description: "L'onduleur à une alarme, vérifier au plus vite."
      - alert: UpsAlertsLoad
        expr: upsOutputPercentLoad > 11
        for: 2m
        labels:
          severity: critical
        annotations:
          summary: Défaut puissance onduleur
          description: "L'onduleur présente une charge anormale supérieure à 11%"
      - alert: UpsAlertsRemainingTime
        expr: upsEstimatedMinutesRemaining < 25
        for: 0s
        labels:
          severity: critical
        annotations:
          summary: Défaut onduleur temps restant secteur
          description: "L'onduleur dispose moins de 25 minutes de disponibilité"
      - alert: UpsAlertsBatteryVoltage
        expr: upsBatteryVoltage / 10 < 75
        for: 0s
        labels:
          severity: critical
        annotations:
          summary: Défaut onduleur tension batterie
          description: "Les batteries de l'onduleur sont à moins de 75V"
      - alert: UpsAlertsOutputVoltage
        expr: upsOutputVoltage > 246
        for: 0s
        labels:
          severity: critical
        annotations:
          summary: Défaut onduleur tension secteur sortie
          description: "L'onduleur délivre une tension supérieur à 246V'"

On retrouve dans Prometheus toutes les alertes pour l'onduleur.

Nous verrons par la suite comment créer un tableau sur mesure pour traiter les données.

La documentation de Grafana est disponible ici : https://grafana.com/docs/grafana/latest/getting-started/build-first-dashboard/.

Nous souhaitons récupérer un maximum d'information sur l'onduleur et pouvoir les traiter.

Comme par exemple :

• La tension d'entrée/sortie
• La fréquence d'entrée/sortie
• La charge de l'onduleur
• Calculer le coût moyen de l'infrastructure par mois en direct

• Créer un nouveau tableau vierge depuis Grafana

• Ajouter le premier panel

Pour exemple nos souhaitons avoir :

• La consommation en direct de l'infrastructure
• La consommation en kWh
• Le coût moyen par mois

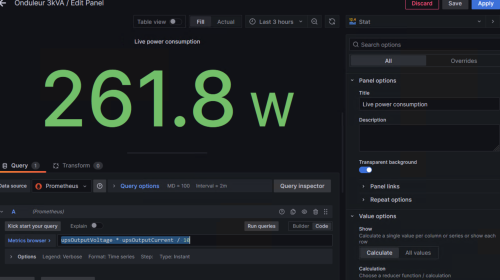

P = U * I

upsOutputVoltage * upsOutputCurrent /  10

Puis choisir l'unité pour W (pour le formatage de la donnée).

P = (heures * jours * P ) / 1000

(24  *  365  *  (upsOutputVoltage * upsOutputCurrent /  10))  /  1000

En prenant compte que le prix moyen du kWh fournit par EDF est de 0,18 centimes.

(((24  *  365  *  (upsOutputVoltage * upsOutputCurrent /  10))  /  1000  )  *  0.18  )  /  12

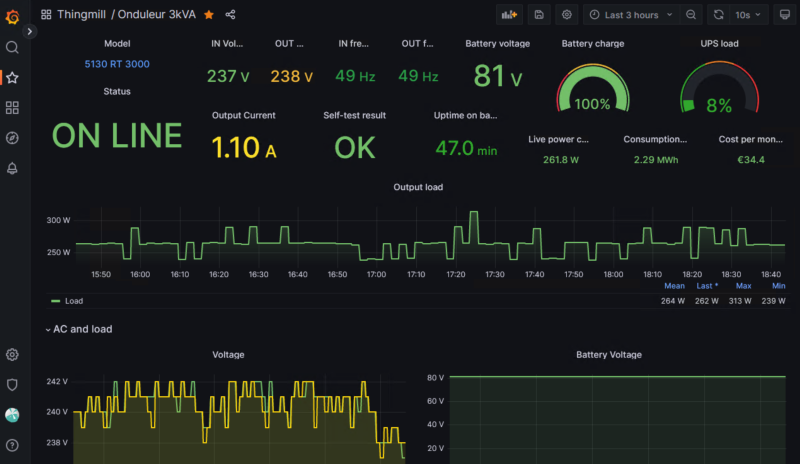

Après avoir ajouter toutes les requêtes dans les panels, nous avons un tableau exploitable qui permet d'avoir en un coup d'oeil les défauts éléctriques de l'installation.

Prometheus-am-executor est un serveur HTTP qui reçoit des alertes du Prometheus Alertmanager et exécute une commande donnée avec les détails de l'alerte définis en tant que variables d'environnement.

• Installation de git :

apt install git -y

• Installation de GO

Retrouvez la doc de GO ici : https://go.dev/doc/install

Version actuelle de GO : 1.20.2

wget https://go.dev/dl/go1.20.2.linux-amd64.tar.gz

• Supprimez toute installation antérieure de Go en supprimant le dossier /usr/local/go (s'il existe), puis extrayez l'archive que vous venez de télécharger dans /usr/local, créant ainsi une nouvelle arborescence Go dans /usr/local/go :

rm -rf /usr/local/go && tar -C /usr/local -xzf go1.20.2.linux-amd64.tar.gz

Ne pas décompressez l'archive dans une arborescence /usr/local/go existante. Ceci est connu pour produire des installations Go cassées.

• Ajoutez /usr/local/go/bin à la variable d'environnement PATH.

Vous pouvez le faire en ajoutant la ligne suivante à votre $HOME/.profile ou /etc/profile (pour une installation sur l'ensemble du système) :

export PATH=$PATH:/usr/local/go/bin

• Tester votre version de GO

go version

• Cloner le repo de l'agent

git clone https://github.com/imgix/prometheus-am-executor.git

• Télécharger les dépendances

go test -count 1 -v ./...

• Compiler le binary avec GO

go build

• Copier le binary dans /usr/local/bin/

cp prometheus-am-executor /usr/local/bin/am-executor
chmod +x /usr/local/bin/am-executor

• Créer le répertoire de configuration

mkdir /etc/prometheus/am-executor

• Créer le fichier dans systemd

nano /etc/systemd/system/prometheus-am-executor.service

snippet.bash

[Unit]
Description=Prometheus script executor
Documentation=https://github.com/imgix/prometheus-am-executor

[Service]
Restart=always
ExecStart=/usr/local/bin/am-executor -v -l 10.192.43.12:9118 -f /etc/prometheus/am-executor/config.yml
ExecReload=/bin/kill -HUP $MAINPID
TimeoutStopSec=20s
SendSIGKILL=no

[Install]
WantedBy=multi-user.target

• Activer le service et vérifier son statut

systemctl daemon-reload
systemctl enable prometheus-am-executor
systemctl start prometheus-am-executor

systemctl status prometheus-am-executor

Une erreur sera présente car le fichier configuration n'est pas encore créé.

nano /etc/prometheus/am-executor/config.yml

snippet.yaml

#port d'écoute d'AlertManager
listen_address: ":9093"
# Display more output
verbose: true
commands:
  - cmd: /etc/prometheus/am-executor/am-executor_hook.sh #script à exécuter
    match_labels:
      "severity": "critical" #se déclencher seulement lorsque l'alerte est de niveau "critical"
    notify_on_failure: false
    resolved_signal: SIGUSR1
    ignore_resolved: true

Nous pouvons redémarrer le service prometheus-am-executor

systemctl restart prometheus-am-executor

Avec la commande ss -pentul, nous pouvons voir le service écouter sur le port 9118.

• Rajouter dans les routes

snippet.yaml

    - receiver: 'executor'
      match_re:
        severity: critical
      continue: true

• Ajouter dans les receivers

snippet.yaml

  - name: 'executor'
    webhook_configs:
    - url: 'http://10.192.43.12:9118' #port d'écoute de prometheus am executor
      send_resolved: true

• Redémarrer le service Alertmanager

systemctl restart alertmanager

Créer le fichier am-executor_hook.sh dans le répertoire am-executor

snippet.bash

touch am-executor_hook.sh
chmod a+x am-executor_hook.sh

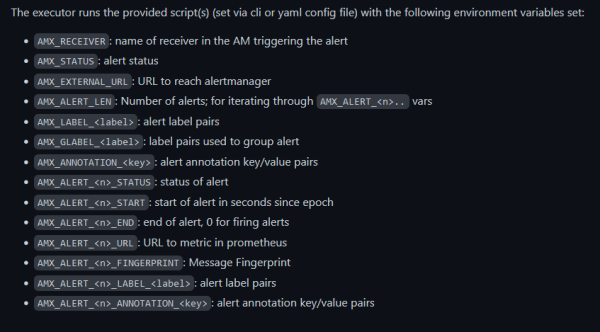

Selon la documention de Prometheus-am-executor, voici les variables exploitables :

Dans notre exemple nous souhaitons redémarrer le service mariaDB sur serveur srv-node02 lorsque une alerte est trigger.

Documentation : https://www.ssh.com/academy/ssh/copy-id

• Générer la clé SSH

ssh-keygen

• Copier la clé sur le serveur distant :

ssh-copy-id -i ~/.ssh/id_rsa [email protected]

• Générer la clé SSH

ssh-keygen

• Copier la clé sur le serveur distant :

ssh-copy-id -i ~/.ssh/id_rsa [email protected]

• Test de l'accès SSH

ssh [email protected]

La commande 'ssh [email protected] 'systemctl restart mariadb* --all' va redémarrer les services mariaDB.

snippet.bash

#!/bin/bash
# logger toutes les variables dans un fichier log avec un timecode
touch executor.log
echo "$(date)" >> executor.log
echo $AMX_RECEIVER >> executor.log
echo $AMX_STATUS >> executor.log
echo $AMX_EXTERNAL_URL >> executor.log
echo $AMX_LABEL_alertname >>executor.log
echo "AMX_LABEL_instance "$AMX_LABEL_instance >> executor.log
Instance=$(echo $AMX_LABEL_instance| cut -f1 -d":")
echo ""

BDD_HOSTNAME="10.192.43.11"

if [[ "$AMX_LABEL_alertname" == "MysqlDown" ]];
then
  #écrire la commande à exécuter ici

  ssh root@$BDD_HOSTNAME 'systemctl restart mariadb* --all'

else
	echo "Label is different, ${AMX_LABEL_alertname}" >> executor.log
fi

Sur la VM de BDD couper les services mariaDB :

systemctl stop mariadb*

Vérifier le status de prometheus-am-executor :

systemctl status prometheus-am-executor

La commande est bien exécutée et le serveur de BDD est de nouveau en ligne

Dans une autre documention j'explique comment mettre en place une passerelle SMS pour moins de 20€ afin d'envoyer des alertes SMS.

Suivant la documentation de RaspiSMS nous pouvons construire cette requête :

snippet.bash

curl -X POST http://10.192.100.204/raspisms/api/scheduled/ -H "X-Api-Key: XXXXXXX" -d "text=$NOW%0A$AMX0A$AMX_ANNOTATION_summary%0A$AMX_ANNOTATION_description" -d contacts[]="1"

On passe dedans toutes les variables qui nous intéresse afin d'être alerter en cas de soucis grave.

Il existe plein d'autres exporter, la liste est disponible ici :

https://prometheus.io/docs/instrumenting/exporters/

Tous les objectifs que nous voulions pour notre solution de monitoring ont été atteints.
Grafana et Prometheus sont des outils libres et gratuit, cela les rends beaucoup plus accessible pour les TPE et PME. Il existe une version Enterprise de Grafana qui rajoute des moyens d'authentification, un support et des plugins premium. Ici, il est nullement nécessaire de financer une licence, la version OSS répond parfaitement au besoin.

Infrastructure finale de supervision

1. https://blog.ippon.fr/2019/03/29/superviser-une-infrastructure-avec-prometheus-part-1-fonctionnement/
2. https://blog.zwindler.fr/2019/11/12/tutoriel-installer-prometheus-grafana-sans-docker/
3. https://www.how2shout.com/linux/how-to-install-prometheus-in-debian-11-or-ubuntu-20-04/

1. https://www.devopsschool.com/blog/how-to-run-prometheus-server-as-a-service/
2. https://gist.github.com/eiri/1102e1f3c168684b5a8b0e7a0f5a5a14
3. https://github.com/prometheus/snmp_exporter
4. https://techexpert.tips/fr/prometheus-fr/prometheus-surveille-mysql-sur-ubuntu-linux/

1. https://grafana.com/blog/2022/02/01/an-advanced-guide-to-network-monitoring-with-grafana-and-prometheus/
2. https://geekflare.com/prometheus-grafana-setup-for-linux/
3. https://grafana.com/docs/grafana/latest/setup-grafana/installation/debian/
4. https://www.hostwinds.fr/tutorials/how-to-install-grafana-debian-ubuntu
5. http://thibaut.ovh/adminsys/linux/grafana/tuto-installer-grafana-sous-debian-ubuntu
6. https://community.grafana.com/t/how-uninstall-all-of-grafana/41732/14
7. https://computingforgeeks.com/how-to-install-grafana-on-debian-linux/
8. https://techexpert.tips/fr/grafana-fr/grafana-surveillance-des-peripheriques-snmp/
9. https://grafana.com/docs/grafana/latest/setup-grafana/installation/debian/

• https://grafana.com/grafana/dashboards/14451-windows-exporter-for-prometheus-dashboard-en/
• https://grafana.com/grafana/dashboards/11074-node-exporter-for-prometheus-dashboard-en-v20201010/
• https://grafana.com/grafana/dashboards/7587

1. https://computingforgeeks.com/how-to-install-prometheus-and-node-exporter-on-debian/
2. https://devopscube.com/monitor-linux-servers-prometheus-node-exporter/
3. https://gist.github.com/jarek-przygodzki/735e15337a3502fea40beba27e193b04

1. https://github.com/prometheus-community/windows_exporter
2. https://www.devopsschool.com/blog/how-to-install-windows-exporter-for-prometheus/

1. https://blog.zwindler.fr/2020/01/06/proxmox-ve-prometheus/
2. https://blog.ataxya.net/supervision-de-proxmox-et-de-mikrotik-via-prometheus-grafana/

1. https://blog.ruanbekker.com/blog/2019/05/17/install-blackbox-exporter-to-monitor-websites-with-prometheus/
2. https://geekflare.com/fr/monitor-website-with-blackbox-prometheus-grafana/
3. https://medium.com/techno101/how-to-send-a-mail-using-prometheus-alertmanager-7e880a3676db
4. https://github.com/prometheus/blackbox_exporter/issues/14

1. https://computingforgeeks.com/monitoring-mysql-mariadb-with-prometheus-in-five-minutes/

1. https://sbcode.net/prometheus/snmp-exporter/
2. https://medium.com/@openmohan/snmp-monitoring-and-easing-it-with-prometheus-b157c0a42c0c
3. https://github.com/prometheus/snmp_exporter
4. https://performance-monitoring-with-prometheus.readthedocs.io/en/latest/switch.html
5. https://awesome-prometheus-alerts.grep.to/rules.html
6. https://github.com/cliv/rfc1628_ups_prometheus_module
7. https://github.com/billykwooten/idrac_promethus_snmp_module
8. https://github.com/prometheus/snmp_exporter/tree/main/generator
9. https://sbcode.net/prometheus/snmp-exporter-generator
10. https://stackoverflow.com/questions/56009729/prometheus-help-editing-configuring-snmp-exporters-generator-yml-file-for-cisc/
11. https://grumpysysadmin.medium.com/configuring-prometheus-am-executor-for-automation-87d8f5514056

• Agent prometheus pour mesurer la débit du lien Internet

  1. https://github.com/MiguelNdeCarvalho/speedtest-exporter
• Extinction automatique via surveillance d'onduleur

  1. https://asokolsky.github.io/proxmox/nut.html
  2. https://www.linkedin.com/pulse/installer-et-surveiller-votre-onduleur-sous-debian-olivier-henry/?trk=pulse-article_more-articles_related-content-card
